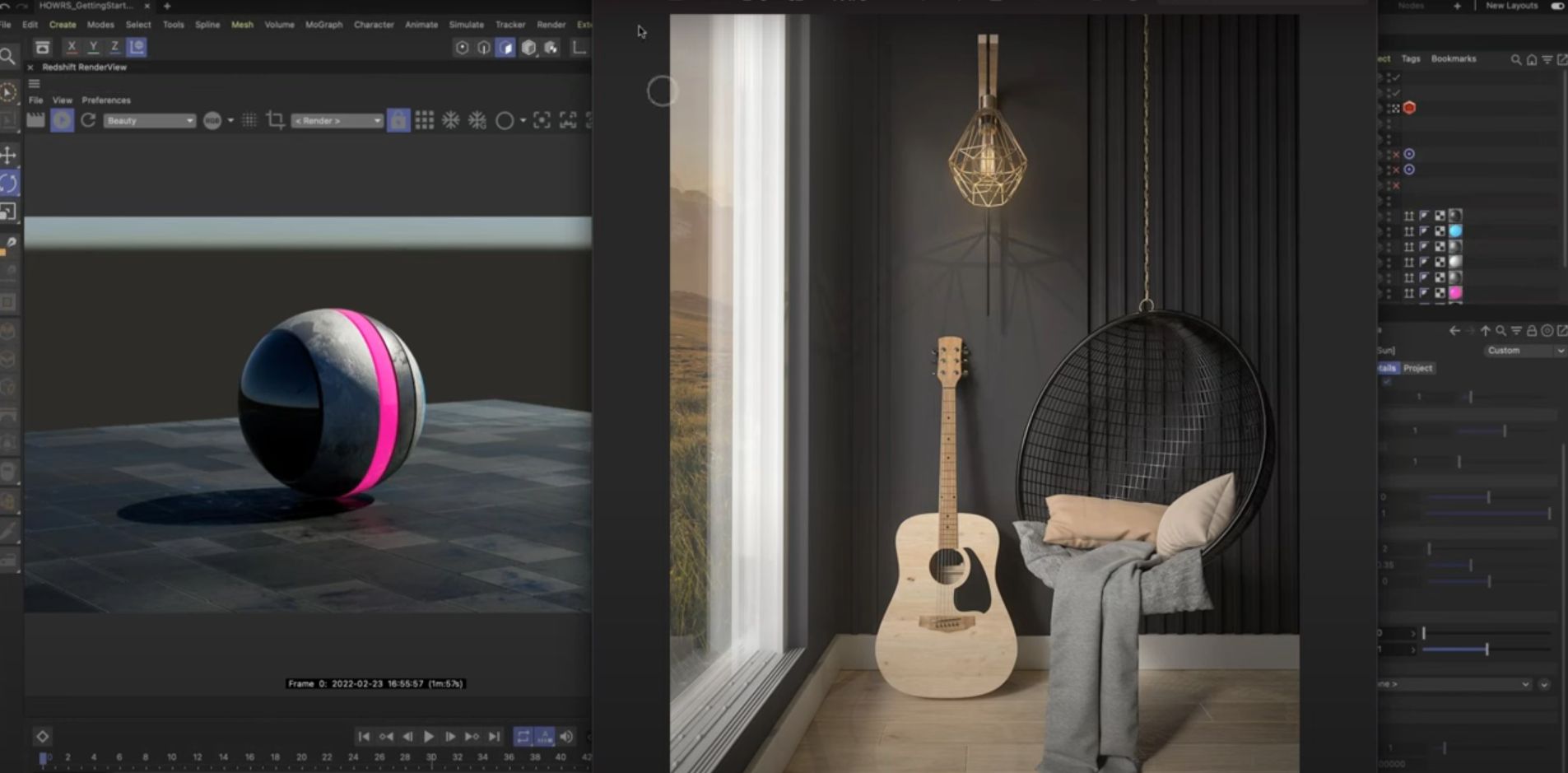

Redshiftのフィジカルライトの理解と活用

照明は3Dシーンで重要な役割を果たします。オブジェクトを明るくし、影や反射、屈折を作り出し、シーンの雰囲気作りに貢献します。Redshift では、さまざまな種類のライトが利用できるため、非常に優れたコントロール能力と柔軟性を得ることができます。特に多機能なのが、Redshiftのフィジカルライトです。

Redshiftレンダリングを高速化しませんか？私たちの強力なRedshiftレンダーファームには、Redshiftレンダリングを高速化するためのハイパワーGPUノードが揃っており、無料でお試しいただけます！3ds Max、Maya、Cinema 4Dなど、お好みの3Dソフトウェアから直接ジョブを送信し、管理することができます。

フィジカルライト入門

Redshift フィジカルライトは、実際の照明を正確に模倣することを目的としています。スポットライトや太陽光など、様々な種類の現実の照明を模倣することができます。その動作とパラメータは、明るさ、色、距離による消え方など、実際の光の特性をモデル化しています。そのため、建築デザイン、製品表現など、リアルであることが重要なシナリオにおいて、非常にリアルなビジュアルを作成するのに最適です。

フィジカル・ライトは、よりシンプルな照明タイプに比べて多くの利点があります：

• 逆二乗則に基づく正確な光量と減光
• ソフトな影を作る拡散機能付きエリアライト
• 温度に基づくカラーコントロール
• フォトメトリックIESライトプロファイル
• 角度に応じてカラーシフトする太陽光シミュレーション
• エリア光源からの双方向照明
• 光は反射しても屈折しても見える。

このガイドでは、Redshiftでリアルで物理的に正確なライティングを実現するために、フィジカルライトの様々な機能を設定し、使用する方法を詳しく解説します。

基本パラメータ

基本パラメータは、フィジカルライトの全体的な動作をコントロールします。

オン／オフ

オン／オフスイッチは、単にライトをオン／オフするだけです。これは、比較のために素早くライトを切り替えるのに便利です。

照明タイプ

このドロップダウンでは照明のタイプを指定します。 オプションは次のとおりです。

• エリア - 面全体に均一に光を照射する。ソフトな照明に使用される。
• ポイント - 全方向性の一点光源。
• スポット - 円錐形の方向性のある光のビーム。
• インフィニット - 方向性のある太陽光風ライト。
• ドーム - 360度の環境光。
• フォトメトリックIES - 現実の光のプロファイル。
• フィジカル・サン - 太陽光シミュレーション。
• ポータル - グローバルイルミネーションを最適化。

それぞれの照明タイプには、独自のコントロールと挙動があります。照明タイプはいつでも変更でき、例えばポイント・ライトをスポットに変えることができます。

プレビューオプション

プレビューオプションは、双方向のフィードバックのために、光がどのようにビューポートに表示されるかを調整します：

• ワイヤーフレーム - ライトの形状と減光を表示。
• 照度 - 照らされているエリアを表示。
• イルミネーション調整 - プレビューの明るさを調整。

強度

強度パラメータは、光の全体的な明るさと光子放出を決定します：

• 強度マルチプライヤ（Intensity Multiplier） - 光の明るさをスケーリングする。
• 露出 - F値で強度を設定する。
• ユニット - ルーメンやワットなどの物理的な単位の種類。
• 放射効率（Luminous Efficacy） - 放射単位と発光単位の変換用。
• ディケイ（Decay） - 減光モード（逆二乗、線形、なし）。
• 減光(Falloff)Start/Stop - 直線的減光の範囲。

照明のカラー

照明の色は、赤、緑、青の値（RGB）で指定する方法と、ケルビンの温度でリアルな色を指定する方法の2種類があります。ケルビンの値を低くすると、黄色や赤を基調とした暖色系の光になり、ケルビンの値を高くすると、青みがかった寒色系の光になります。

エリアライトの形状

エリアライトには以下の形状オプションがあります：

• 長方形
• 円盤
• 球体
• 円柱
• メッシュ

形状パラメータは、エリアライトのサイズ、縦横比、外観を調整します。エリアライトは、そのサイズに基づいて、自然に柔らかい影を作ります。

メッシュライト

あらゆるメッシュをエリアライトの光源として使用できます。メッシュによって、照明エリアの形と外観が決まります。メッシュ・ライトは、他の照明タイプと同じように機能します。

スポットライトコントロール

スポットライトは方向を指定できる円錐形のビームを照射します。主なスポットコントロールは以下の通りです：

• 円錐角 - ビームの外周の角度。
• 減光角度 - 円錐の端における落射の割合。
• 減光カーブ - ビームの中心に強度を集中させる。

これらのパラメータにより、 スポットライトの円錐形の形状と強度分布を詳細にコントロールすることができます。

シャドウパラメーター

影は照明の重要な要素です。フィジカルライトのシャドウコントロールには以下のものがあります：

• 有効 - 影の投影をオン/オフにする。
• 透過度 - 影の不透明度を設定する。
• ソフトネス - 拡散エッジでシャドウをソフトにする。
• ゴボへの効果 - ソフトネスをゴボの投影に合わせる。

柔らかく拡散された影は、鋭く粗い影に比べ、優しい照明の雰囲気を与えます。透過設定は、光が透過しているような色あせた影を作成するのに役立ちます。

ライトリンクとグループ

フィジカルライトをグループ化して、AOV（Arbitrary Output Variables）を使って合成やレンダリング時にコントロールできます。さらに、ライトを特定のオブジェクトにリンクして、重点的に照明を当てたり、選択的に照明を当てることもできます。

ライトリンクは、特定のライトによって照らされるオブジェクトや影を落とすオブジェクトを正確にコントロールできるツールです。例えば、キーライトがキャラクターだけを照らし、背景を照らさないようにするのに便利です。

光の影響をコントロールする

照明の影響度（コントリビューション・パラメーター）により、照明がどの程度異なる照明要素に影響を与えるかを自由にコントロールすることができます：

• 拡散
• 反射
• 屈折
• グローバルイルミネーション
• 体積散乱（ボリューメトリック・スキャッタリング）

これは大きな柔軟性をもたらします。例えば、強力な拡散照明を与えつつも、光る部分を作らないような照明をデザインすることができます。あるいは、ボリューメトリックな効果だけを与えるライトも可能です。

コースティックスとフォトン

Redshiftのフィジカルライトはフォトンを放出し、コースティクスエフェクトを可能にします。これらのエフェクトには、水面での集中反射やガラスでの屈折などがあり、シーンのリアリズムを向上させます。

主なコースティクスパラメーターは以下の通りです：

• コースティクスを有効にする（Enable Caustics） - コースティクスフォトンのオン／オフを切り替える。
• インテンシティ・マルチプライヤー（Intensity Multiplier） - コースティック・フォトンの強度をスケーリングする。
• フォトンの数 - コースティックフォトンの量。

ベストな結果を得るためには、多数のコースティックフォトンを用いた高品質のフォトン マッピングを使用する必要があります。

最適化

古いシーンの照明に合わせるために使える旧式のオプションがいくつかあります：

• 非エリアインテンシティ（Non-Area Intensity） - 旧インテンシティモデル（Old intensity  Intensity）。
• ソフト・シャドウ・テクニック - 旧ソフト・シャドウ（ Old soft shadow method）。

一般的に、最高画質を確実にするために、ほとんどのシーンでは無効のままにしておくべきでしょう。

まとめ

フィジカルライトは、レンダリングでリアルなライティングを作成するための総合的なツールキットです。フィジカルライトは、現実世界の照明を正確にシミュレートし、高度な設定を備えており、現実世界の物理学に基づいたプリセットが付属しているため、素早くリアルなセットアップが可能です。写真の再現、製品の紹介、幻想的なシーンの構築など、どのような目的であっても、フィジカルライトは、希望する照明効果を正確かつ簡単に実現する力を与えてくれます。
