ステンシルバッファは、3Dグラフィックスの中でも特に目立つ機能ではありませんが、シーンの「どこに」「何を」描画するかを正確に制御できる、とても強力なツールです。たとえば、複数のレイヤーを合成したり、輪郭(アウトライン)を作ったり、別のシーンへの“瞬間移動”のような効果を演出したりと、さまざまな高度な演出に使われます。これらは、デプスバッファやアルファマスキングだけではできない表現です。この記事では、ステンシルバッファとは何か、ステンシルテストの仕組み、そしてリアルタイム3Dグラフィックスでどのように活躍するのかをわかりやすく解説していきます。

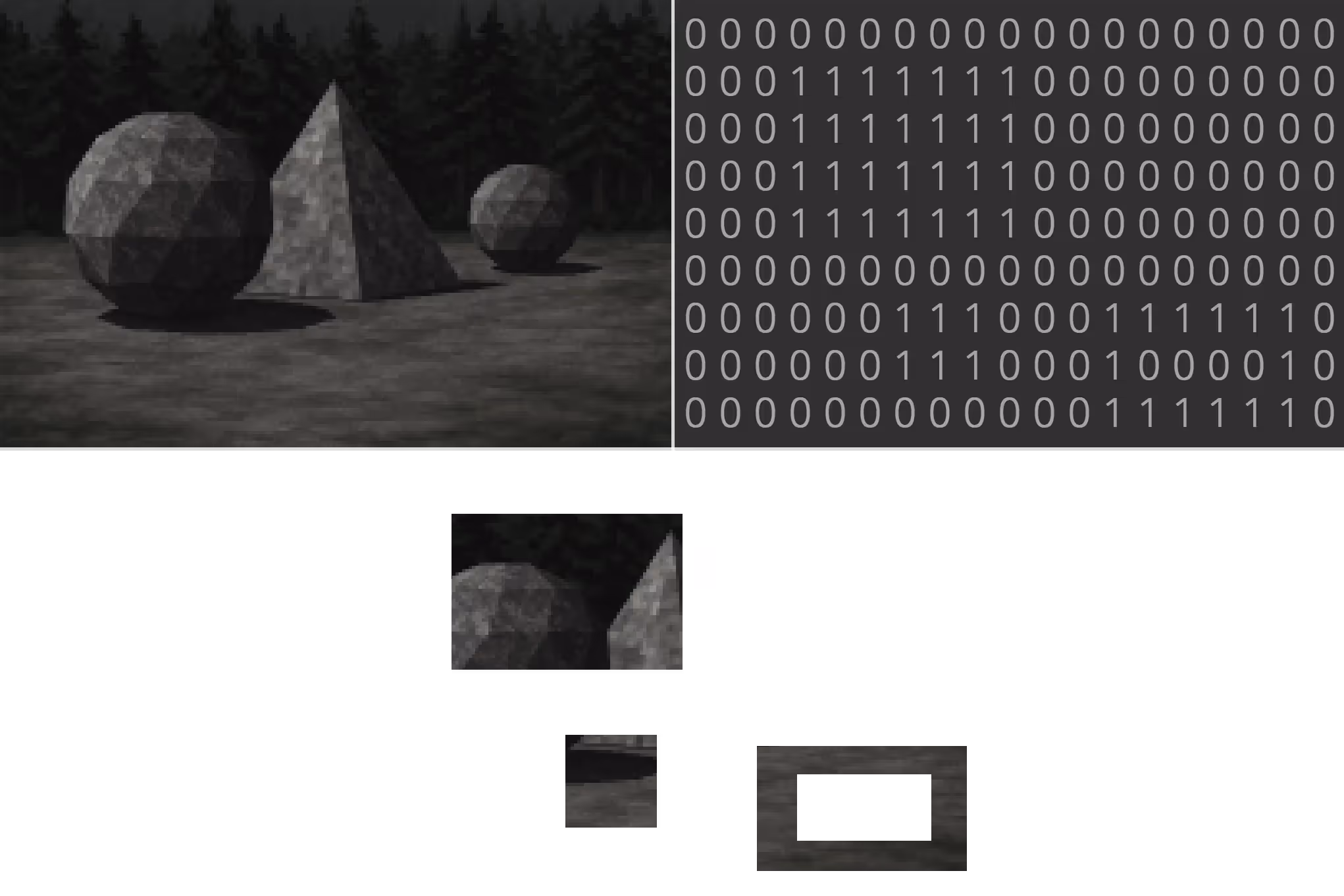

ステンシルバッファは、フレームバッファに含まれるデータバッファのひとつで、カラーバッファやデプスバッファと並んで存在します。ただし、それぞれの役割は異なり、カラーバッファはRGBやRGBAなどの色の情報を、デプスバッファはZテストに使われる奥行き情報を保存します。それに対してステンシルバッファは、各ピクセルごとにシンプルな数値(通常は8ビット)を保存します。この数値は、描画時に各ピクセルを描画するかどうかを決める条件として使われます。つまり、ステンシルバッファはピクセルごとの「フラグ」のような役割を持ち、レンダリングエンジンが特定のルールに従ってピクセルを描画するかどうかを判断するための手助けをします。こうして、ステンシルバッファは「ピクセル単位の門番」のように機能するのです。
まず最初のステップでは、特定のエリアをマークするために、ジオメトリを描画してステンシルバッファに値を書き込みます。これが初期パスです。その後はステンシルテストの段階に入り、ステンシルバッファの更新を止めて、その中の値を使って描画の可否を判断します。このステンシルテストのフェーズが、実際に制御が行われる重要な部分です。このとき、ステンシルバッファは「どこを描画してよいか」「どこを描画してはいけないか」を指示するガイドのような役割をします。また、デプスバッファと組み合わせることで、位置とロジックの両方に基づいた高度な効果も実装できます。新しいオブジェクトを描画するたびに、各ピクセルがステンシルバッファの値と照合されます。ピクセルが特定のステンシル値と一致すれば、そのピクセルは描画されます。そうでなければスキップされます。これにより、あらかじめマークされたエリアの「内側だけ」や「外側だけ」をレンダリングする、といった精密なレンダリング制御が可能になります。
ステンシルテストでは、各ピクセルのステンシル値が参照値と特定の関数(ルール)によって比較されます。これによって、描画の制御に大きな柔軟性が生まれます。たとえば、ある形の内側だけを描画したり、外側だけを描画したりすることができます。さらに、レンダリング中にステンシル値を動的に変更することで、シャドウやアウトラインのような複雑なマルチパス効果を作ることも可能です。
ここからは、ステンシルバッファが「便利」なだけでなく、「最適な選択」となる具体的なシナリオを紹介していきます。
たとえば、キャラクターの上半身を魔法の窓から登場させたり、アニメーションのオープニングの背後にある複雑な環境をマスクして隠したいとしましょう。こういった場合、テクスチャを使ったアルファマスクでは対応が難しくなります。特に、マスクの形が複雑だったり動的だったりすると限界があります。そこで活躍するのがステンシルバッファです。正確なポリゴンジオメトリを使って、マスクにしたい形をステンシルバッファに描画することで、ピクセル単位での高精度なマスクを作ることができます。その後の描画処理では、ステンシルテストに合格したピクセルだけに影響を与えるように設定できます。この方法は動的に対応でき、ジオメトリとの相性も良く、レイヤー効果や特殊演出が多いシーンでも非常に強力です。
ステンシルバッファは、どの部分をレンダリングするかを細かく制御できる便利な機能ですが、カメラからの距離によるピクセルの表示・非表示を管理するためのものではありません。その役割を担っているのが、デプスバッファ(Zバッファ)です。デプステストでは、各ピクセルがどれだけカメラから離れているかを比較し、手前のオブジェクトが奥のオブジェクトを正しく隠すようにします。ステンシルバッファを無効にしていても、デプスバッファだけでオクルージョン(遮蔽処理)は正常に機能します。もちろん、視覚効果をさらに細かく調整するために、ステンシルバッファとデプスバッファを併用することもあります。しかし、距離にもとづいた表示制御に関しては、Zバッファ(デプスバッファ)が最も適したツールです。
ポストプロダクションやレイヤーを使ったレンダリングのワークフローでは、ステンシルバッファが描画パスを正確に分離するためのコントローラーとして機能します。これは、グロー効果やUIのオーバーレイ、特定のオブジェクトだけに影響を与えるライティングなど、一部のシーン要素だけを対象にした演出を作る際に非常に重要です。ステンシルベースのコンポジットでは、最初のパスで特定の領域に印をつけ、後のパスでそのピクセルだけに処理を限定することができます。そのためには、各ピクセルのステンシル値をパスごとに正しく管理し、意図しない上書きを防ぐ必要があります。これは、レンダリングの一部に「タグ」を付けて、「あとでここだけを変更して」とエンジンに指示するようなものです。こうした高精度な制御は、ディファードレンダリングやリアルタイムでの複雑な視覚効果を扱う際に特に有効です。
もし、透明度や手続き型生成効果に基づいてテクスチャの一部をマスクしたりフェードさせたりしたい場合は、ステンシル処理よりもシェーダーやアルファチャンネルを使う方が一般的に適しています。シェーダーやアルファチャンネルを使えば、なめらかなグラデーションや可変の透過表現が可能になり、テクスチャをベースにしたワークフローとの統合も簡単です。とはいえ、ステンシルマスキングはこうした手法と組み合わせて使うこともできます。たとえば、ステンシルバッファを使って「シェーダーを適用する範囲」を限定しつつ、その範囲内での挙動はテクスチャマップでコントロールする、という方法です。このようなハイブリッドな手法を使えば、シェーダーによる高速な描画と、ステンシルバッファによる論理的なマスキング制御の両方を活かすことができます。その結果、見た目のクオリティとパフォーマンスの両方を高める効率的な処理が可能になります。
ステンシルバッファの中でも特に強力な使い方のひとつが、ポータルや鏡のレンダリングです。これらのエフェクトは、画面内の特定の領域に別の視点を描画する必要があります。ステンシル値を使ってポータルや鏡の形を定義することで、その領域のピクセルだけをセカンダリビュー(別視点のレンダリング)で更新することができます。通常は、各ポータルパスをレンダリングする前にデプスバッファとステンシルバッファをクリアして、描画アーティファクト(表示の乱れ)を防ぎます。これにより、鏡の反射、監視カメラ映像、異世界への裂け目などの演出を、リアルで安定した表現で実現できます。
トゥーンシェーディングなどのスタイライズ表現では、キャラクターやオブジェクトの形を強調するために、はっきりとしたアウトラインが必要になることがあります。そのための一般的な方法のひとつが、ステンシルバッファを使ってモデルの輪郭を背景から分離するという手法です。この方法では、テクスチャの継ぎ目やライティングのムラに影響されることなく、モデルの形にぴったり沿った正確なアウトラインを描くことができます。後の描画パスでステンシル値を比較することで、シルエットのまわりにハローやストロークのような効果を追加することができます。このテクニックは、描画が正確でカスタマイズもしやすく、パフォーマンスにも優れているのが特長です。
多くの3Dアプリケーションでは、ステンシルバッファはマスク、オブジェクトID、レンダーレイヤー、マテリアルオーバーライドといった、より扱いやすいツールの形で抽象化されています。アーティストとして作業する場合、自分で直接ステンシル値を「設定する」ことはあまりないかもしれません。しかし、複雑なレンダーパスを整理したり、特定のオブジェクトを視覚効果のために分離したりする際には、実際にはステンシルバッファに近い仕組みを使っていることが多いのです。OpenGLで直接プログラミングする場合は、デプス操作とステンシル操作を組み合わせることで、ピクセル単位の高度な制御やレンダリングの最適化が可能になります。こうした機能がステンシルの仕組みにどう結びついているのかを理解しておくことで、コンポジットやシェーディング、レイヤー構成を行う際に、より的確な判断ができるようになります。
ステンシル値は、一度設定されるとリセットしない限りレンダリング中に残り続きます。そのため、適切に管理しないと、前のステンシル状態が残ってしまい、意図しないエフェクトが重なったり、フレームをまたいで表示が乱れたりすることがあります。こうした問題を防ぎ、安定した描画を保つためには、ステンシルを使った処理を他の処理から分離し、計画的で整理されたレンダリング戦略の一部として扱うことが重要です。特にリアルタイムのプロジェクトでは、パフォーマンスと描画の明瞭さが求められるため、ステンシル機能は必要な場面に限定して慎重に使いましょう。
ステンシルバッファは、3Dレンダリングの世界において目立たないけれど非常に重要なツールです。普段は目に見えにくい存在ですが、正しく使えばその効果は劇的です。トゥーン調のシェーディングからコンポジット、鏡や魔法のポータルの表現まで、ステンシルバッファは他のツールでは得られない精密なコントロールを提供してくれます。ステンシルの仕組みを理解し、適切なタイミングで使えるようになれば、基本的なレンダリングから一歩進んだ表現が可能になり、シーン全体に精度と完成度、そして創造性を加えることができます。OpenGLで作業している場合でも、ゲームエンジンのように抽象化された環境でも、デプス(深度)やステンシルのロジックは共通して重要です。ライティングやテクスチャ、カメラワークと同じように、ステンシルの理解と活用には時間がかかりますが、それだけの価値があるスキルです。
